重结晶碳化硅有哪些优势

每种产品肯定都有自己的定位，能在特定领域发挥极其重要，甚至是不可替代的作用。比如说“重结晶碳化硅（R-SiC）”，由于生产门槛高的原因，因此它与“反应烧结碳化硅”相比起来低调不少，国内包括沈阳星光在内的只有几家陶瓷企业有能力生产，但极为优越的热稳定性，使它在1350~1600℃的温度范围内的应用中有着相当强势的存在感。

重结晶碳化硅

一、重结晶碳化硅的制造原理

重结晶碳化硅（R-SiC）是一种无结合相的碳化硅材料，其优越的高温性能与其合成机理离不开关系。

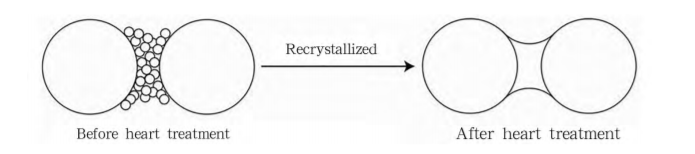

重结晶碳化硅材料的制备方法如下：以两种不同粒度级配（粗细）的高纯碳化硅为原料，添加适量临时结合剂（不添加烧结助剂），按照一定比例混合均匀后，采用注浆或凝胶注模等方法成型，在高温（2200～2450℃）及气氛保护下，发生蒸发－凝聚再结晶作用，在颗粒接触处发生颗粒共生而形成烧结体。因此，重结晶碳化硅在烧结过程中无收缩、无液相，最终形成多孔且孔隙相互连通的网络骨架结构。再结晶的过程示意图如下：

由于碳化硅分子只能产生少量的气相分子，因此要注意在这里的“蒸发”不是简单的碳化硅气化，而是在二氧化硅存在时碳化硅体的分解。当细小颗粒占粗大颗粒之间的空隙，焙烧时它们会解体，接着又在大颗粒点接触处凝聚沉积，形成新的晶界层，从而让微观结构得以加强，一旦细小颗粒完全消失和留下气孔，烧结过程就完成了。

据说就是因为这种合成机理，使得重结晶碳化硅制品的表面宛如星河

二、重结晶碳化硅的性能优势

重结晶碳化硅材料的结构与性能与反应烧结碳化硅、无压烧结碳化硅、自结合碳化硅材料有着显著的区别。

可发现，由于重结晶碳化硅在烧结过程中没有任何收缩，因此内部疏松，存在较多的气孔。虽然这会导致易受到高温影响，反而随着温度的升高还有一定的提升，比如说在1400℃时重结晶碳化硅的抗折强度相比于室温会有15~20%的提高。

相比其他碳化硅材料，重结晶碳化硅由于具有较纯的界面，热导率是一般碳化硅耐火材料的5倍以上，而且由于具有较低的热膨胀系数，因此重结晶碳化硅的抗热震性较高，可以抵抗急冷急热冲击，减少蓄热；由于纯度高，无中间化合物结合相，抗氧化侵袭能力强，可大大提高使用寿命

三、重结晶碳化硅cnc加工

很多时候重结晶碳化硅需要用cnc机床来进行精密加工，如螺纹、精密异型槽等。鑫腾辉数控是一家专注陶瓷cnc专用机床的厂家，了解产品详情请点击：陶瓷cnc，或拨打15012558160。
