5G滤波器陶瓷雕铣机

XTH-TC6505G滤波器陶瓷雕铣机是一台根据陶瓷介质滤波器特殊加工工艺而开发的专有机型。它不仅拥有和标准陶瓷CNC机床相同的功能，同时还具备更多特殊优化性能。尤其是它的“傻瓜”式编程系统——免编程打孔、铣槽系统，该系统可用在滤波器批量化生产阶段，能够有效提升滤波器的产能。

◆优化了机身结构，降低机床重心高度，有效抑制了主轴振动，

◆双层防护盔甲，有效防止陶瓷粉末对机床的损伤。

◆独立开发免编程打孔、铣槽系统，免去专业编程的繁琐，易于上手。

◆油脂式润滑系统，防止润滑油滴入工件，让加工的陶瓷工件保持洁净

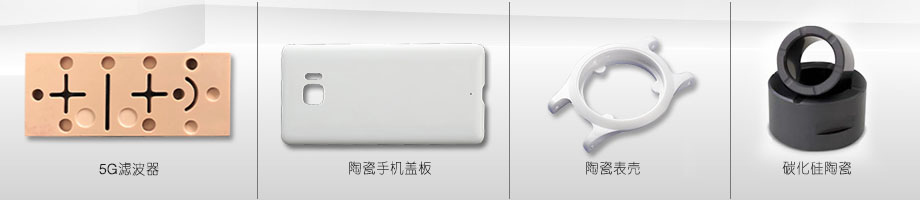

适用范围：

◆5G陶瓷介质滤波器

◆高精密、高硬度新材料加工、氧化锆、碳化硅等加工

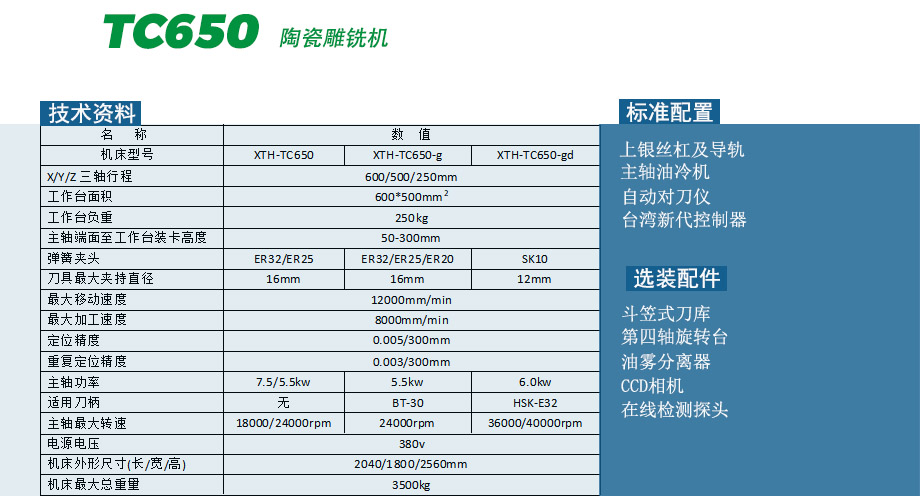

5G滤波器陶瓷雕铣机参数

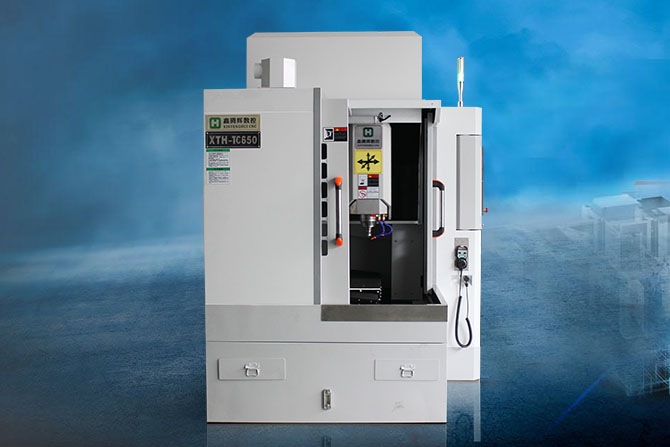

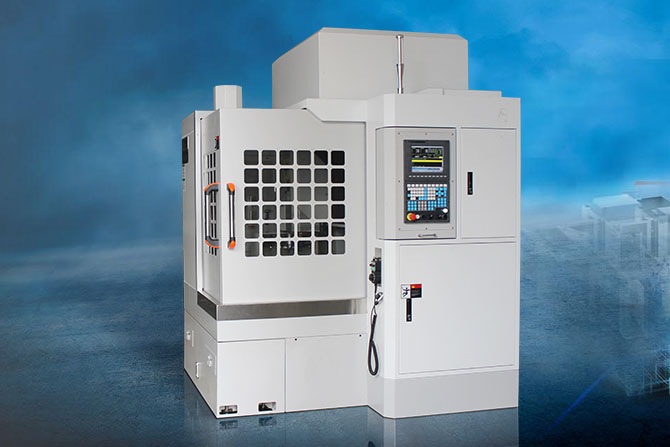

5G滤波器陶瓷雕铣机的机械结构特点

为了更好的满足粉尘的排泄速度，我司生产的陶瓷雕铣机特别加大的排屑槽的宽度以及坡度，同时还将Y轴方向的导轨安装面提升50mm，这样从结构上提升了机台的被动防尘、防腐蚀功能。Y轴采用不锈钢盔甲+无间隙风琴罩双重防护，有效隔绝陶瓷粉尘。

5G滤波器陶瓷雕铣机主要应用于功能陶瓷、结构陶瓷、电子陶瓷、5G陶瓷滤波器组件、陶瓷手机盖板等特种陶瓷等新材料的加工，防护性能好。通过提升机床的防护性能，防止了坚硬的陶瓷粉尘对机床的损伤。
