陶瓷加工中心

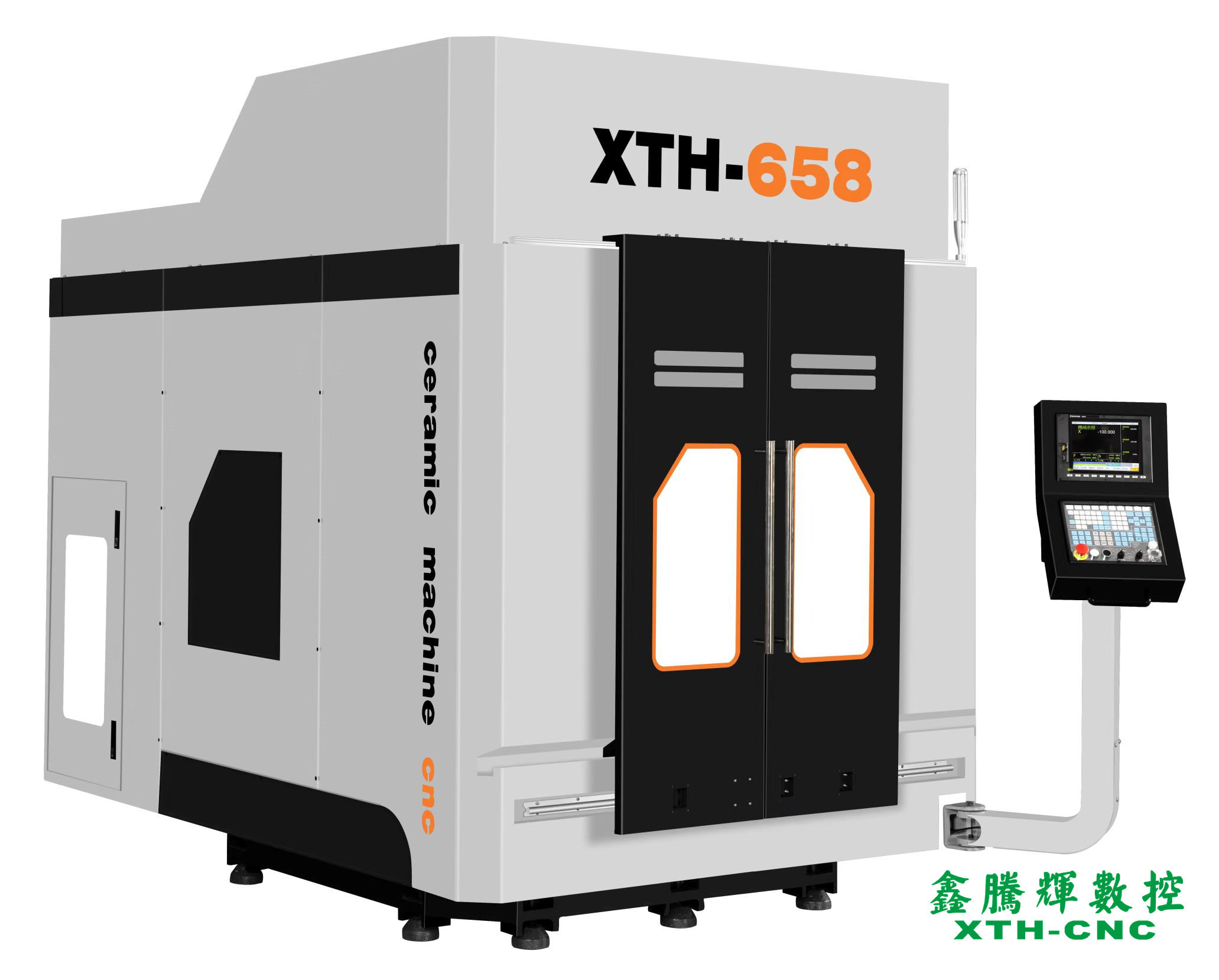

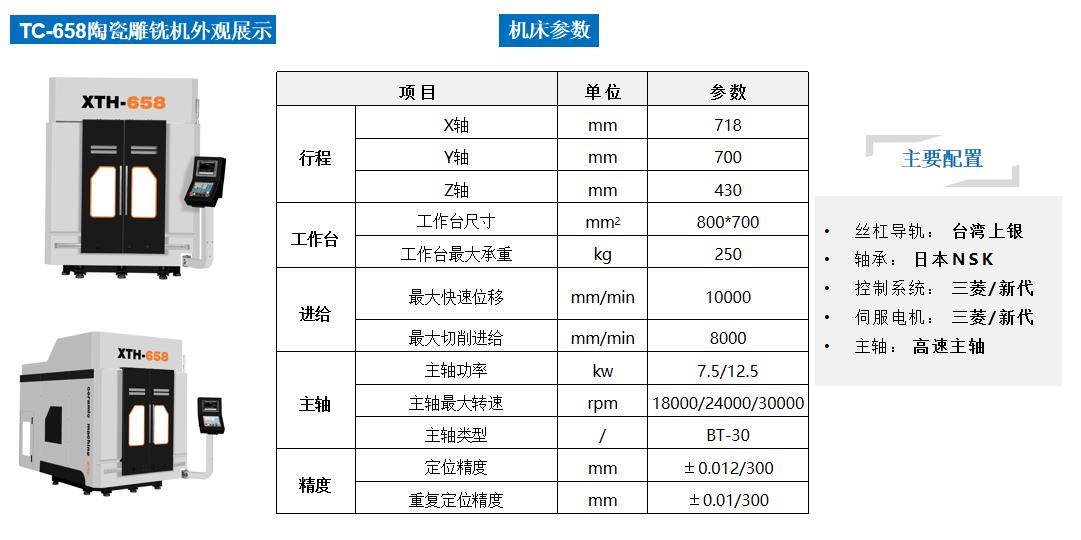

XTH-TC658陶瓷加工中心是一种用于先进特种陶瓷加工的新型cnc机床，主要针对陶瓷生胚材料加工和石墨材料精密加工设计的数控陶瓷加工中心。我司深耕陶瓷领域多年，推出了多款用于陶瓷加工的机床。采用三轴活动部件上置，并且有多层防护设计，能够有效的抑制粉尘，延长机床的使用寿命。陶瓷加工中心的机床刚性也是非常重要的技术指标，我们加强的机身的强度和结构设计，让机床在运行时的时候振动更小。

◆优化升级床身结构，重量配重新规划，让机床在加工过程中更加稳定。

◆主轴转速更高，让加工面的光洁度更好。

◆三轴的丝杠导轨上置，避免粉尘对机床活动部件的侵蚀。

适用范围：

◆石墨材料 碳纤维材料的精密加工

◆碳化硅、氧化锆、氧化铝、氮化铝等多种陶瓷生胚加工

陶瓷加工中心的机械结构特点

    为了更好的满足粉尘的排泄速度，我司生产的陶瓷雕铣机特别加大的排屑槽的宽度以及坡度，采用三轴上置的结构设计，这样从结构上提升了机台的被动防尘、防腐蚀功能。Y轴采用不锈钢盔甲+无间隙风琴罩双重防护，有效隔绝陶瓷粉尘。

      陶瓷专用雕铣机是专门为了加工工业陶瓷材料设计研发的数控机床。陶瓷专用雕铣机在新兴行业的应用潜力巨大，新能源、医疗、航空航天、汽车和半导体行业等，都需要高性能的陶瓷材料来满足复杂的工程需求。陶瓷专用雕铣机以其高精度、高效率和稳定性的特点，成为这些行业中加工陶瓷材料的首选设备。通过提供精准、高质量的陶瓷部件，助力新兴行业的发展，推动技术创新和产业升级。

电容器陶瓷介质材料的品种极为繁多，有低频的BaTiO3系瓷料，高频的MgTiO3、CaTiO3系瓷料，高压大容量的SrTiO3系瓷料，低频高介独石电容器用的Pb（Mg，Nb）O3系瓷料等等。目前，国内外均已按ε值（从几到几千，甚至到几万）和ε的温度系数（从负几千到正几百ppm，包括接近于零值的）将电容器瓷料予以系列化生产，以满足不同的需要。

微波介质陶瓷的种类也不少。当前主要有（Mg，Ca）TiO3系（ε≈20）和BaO·4TiO2系、2BaO·TiO2系、Pb（Mg，Nb）O3系、Pb（Zn，Nb）O3系、Ba（Zn，Nb）O3系、Ba（Sr，Ta）O3系（它们的ε均在30～40之间）以及BaO-Nd2O3-TiO2、BaO-Sm2O3-TiO2稀土混晶系（ε=70～90）等。所有上述物系均可制造出在几千MHz下，Q（1/tanδ）值不低于3000，而ε温度系数极低（可接近于零）的瓷料。微波介质陶瓷的主要用途是用作微波介质谐振器及微波集成电路基片等。

③半导体陶瓷

在一般印象中陶瓷是电的绝缘体，主要是由于其电子能阶中的导电带与价电带的能隙过大，电子无法被激发跃升至导电带，形成可导电的自由电子，因而成为绝缘体。若在陶瓷中掺杂一些不同电价的元素，则能在导电带与价电带之间创造出施体或受主能阶，减小能阶的间隙，形成半导体陶瓷，使得陶瓷体可以导电。

装置瓷、电容器瓷、铁电压电瓷：电阻系数大于1012欧姆˙公分，防止半导化，保证高绝缘电阻率；半导体陶瓷的电阻系数约为103～106欧姆˙公分，电导系数则会受到物质的能带结构、晶格缺陷、杂质含量及种类的影响。半导体瓷的应用以电阻型敏感材料为主，其对热、光、电压、气氛、湿度敏感，故可做各种热敏、光敏、亚敏、气敏、湿敏材料。

举个例子：有些半导性陶瓷的导电性因温度的不同变化很大，可以用来量测温度，以PTC（正温度系数）陶瓷做加热器具有自动控温的特能，如近来常见的陶瓷暖炉，就是一。

④导电陶瓷

还是上文那句老话：陶瓷是良好的绝缘体，它一般不导电。例如在氧化物陶瓷中，原子的外层电子通常受到原子核的吸引力，被束缚在各自原子的周围，不能自由运动，所以氧化物陶瓷通常是不导电的绝缘体。然而，某些氧化物陶瓷加热时，处于原子外层的电子可以获得足够的能量，以便克服原子核对它的吸引力，而成为可以自由运动的自由电子，这种陶瓷就变成导电陶瓷。

材料的总电导率由电子电导率δe和离子电导率δi两部分组成，即δ=δe+δi。当电流通过材料时，电子可以有两种方式通过晶格运动来完成电荷输运过程：①电子脱离原子成为自由电子，在晶格中运动，形成所谓的电子导电（陶瓷：“自由电子我木有”）；②电子与原子核一起移动产生所谓的离子导电。对金属来说，电子导电是其导电的主要方式，相比之下，离子导电几乎可忽略不计。但对多晶陶瓷或非晶态玻璃等材料来说，由于离子电导活化能比较低（一般在0.5eV以下），离子导电已不容忽视，甚至是这些材料中的主要导电方式。

常见的快离子导电陶瓷材料分为3类：a.银、铜的卤族和硫族化合物，金属原子在化合物中键合位置相对随意；b.具有β-Al2O3结构的高迁移率单价阳离子氧化物；c.具有氟化钙(CaF2)结构的高浓度缺陷的氧化物，如CaO·ZrO2、Y2O3·ZrO2。

快离子导体（固体电解质）陶瓷材料是一种新型且有特殊功能的仪器仪表材料，由于每种快离子导体都有一种起主宰作用的迁移离子，故它们具有很好的离子选择性。根据离子传导性对周围物质的活度(浓度或分压)、温度、湿度、压力的敏感性，利用快离子导体可制作多种固态离子选择电极、气(液、湿、热、压)敏传感器、高纯物质提取装置等；利用快离子导体内某些离子的氧化-还原着色效应可制作电色显示器等。利用快离子导体充、放电特性可制作库仑计、可变电阻器、电化学开关、电积分器、记忆元件等多种离子器件，因此该材料有着广泛的应用范围及很好的应用前景。

⑤超导陶瓷

1973年，人们发现了超导合金--铌锗合金，其临界超导温度为23.2K，该记录保持了13年。1986年，设在瑞士苏黎世的美国IBM公司的研究中心报道了一种氧化物（镧-钡-铜-氧）具有35K的高温超导性，打破了传统“氧化物陶瓷是绝缘体”的观念，引起世界科学界的轰动。

所谓超导现象，是指在某一临界温度下物体电阻为零的现象。超导现象可以用来作为电力输送与超导磁铁之用，虽然许多物质在接近0K的温度都具有超导性，但陶瓷超导体的临界温度极高，在液态氮冷却的情况下就可以呈现超导现象，大幅降低冷却成本。高临界温度（90K以上）的超导陶瓷材料组成有YBa2Cu3O7-δ，Bi2Sr2Ca2Cu3O10，Ti2Ba2Ca2Cu3O10。2013年，一个马普研究所参与的国际研究组发现，当使用红外激光脉冲照射钇钡铜氧化物材料时，它会在室温条件下短暂地显示出超导性。
